| 产品名称： |

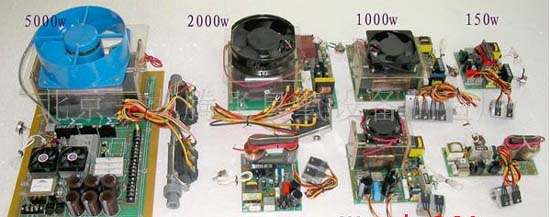

高频高压臭氧电源 |
产品型号： |
高频高压臭氧电源 |
 |
1.先认识四只电位器。
频率调整电位器： 为10k实芯电位器，紧靠加密盒，固定在电路板上。
宽度调整电位器： 为4.7k实芯电位器。固定在电路板上。
宽度微调电位器： 为1k~1.5k/1w转柄电位器固定在机壳面板上。
自动调宽电位器： 为10k实芯电位器，离高压包较近。固定在电路板上。
故障保护电位器： 为200欧姆实芯电位器。固定在电路板上。
2.调整过程：
A 试运行。检查电路连接确实无误，水路连接完好,并且水路中应有水在流动,确保调试过程中功率管散热良好。将自动调宽电位器正时针调到最大，其余所有电位器（包括面板上的手动调宽电位器）反时针调到最小。开启电源，此时，电流表指示应远小于电路工作正常值。细心听取，应该有发生器工作时所固有的沙沙声。否则，应检查电路连接。检查电路连接时应首先关掉电源。
B 正常工作电流的调整。将手动电位器正时针调到最大；宽度电位器（4.7k）徐徐开大，使电流表指针达到正常值，此过程中电路如果出现保护（蜂鸣器啸叫，电流表指示降为零），先关掉电源，再将故障保护电位器（200欧姆）顺时针慢慢开大一些（第一次开三分之一），开启电源再试，如果还出现故障保护，就将故障保护电位器再开大一些，重复上述动作，直至电流在正常范围内电路不再出现保护性动作，调动宽度调整电位器，使电流表指示达到正常值。如果电流调不到正常工作值，可将频率调整电位器（10k）适当开大，直到调出电流的正常值。频率调整电位器的锁定点应该在刚好调出电流正常工作值那点的附近，频率太高，功率管可能发热。
C 调整保护点。这一过程很重要，关系到电路的安全使用。方法是：将故障保护电位器正时针开到最大，徐徐开大宽度调整电位器，使指示电流为正常工作电流的1.2倍,再反时针徐徐调整故障保护电位器刚好使电路保护。这样，故障保护点就算调整好了。请注意，这时的电流指示为正常电流的1.2倍。
D 自动调宽的调整。以上是千锤打锣，这一步是一锤定音。方法是将自动调宽电位器（10k）反时针徐徐调小，使电流表的指示为正常值。这一功能的设定，可以使电路在供电电压波动时，工作电流保持不变。
此时，三龙臭氧电源的调试就算完成了。调试成功的三龙臭氧电源，将按照您的命令不知疲倦的稳定的工作下去，一直到永远。
3.调试时的注意事项:
三龙臭氧电源属高压开关电源，调试时务必注意安全。通电状态下，不要用手触摸上面的元器件。调试操作一定要按照上述要求进行，不可乱来，尤其是故障保护电位器，一旦调好就永远不要再动，以免失去保护造成三龙臭氧电源的永久性的损坏。 |
|
|
|
